燒成原料

1） 原料形態            電子陶瓷結構件

2） 碼放高度             180mm（2層匣缽）

3） 燒成時間           ~ 升溫2.3h + 保溫3.4h +降溫4.3

4） 最高設計溫度        1400℃

5） 長期使用溫度        1350℃

6） 爐內氣氛            空氣

7） 輸送形式            2層、2排

8） 輸送速度            1500-2300mm/h無極可調（以1800mm/h為依據）

設備用途

電子陶瓷結構件的燒結。

根據燒成工藝特別設計。

結構簡述

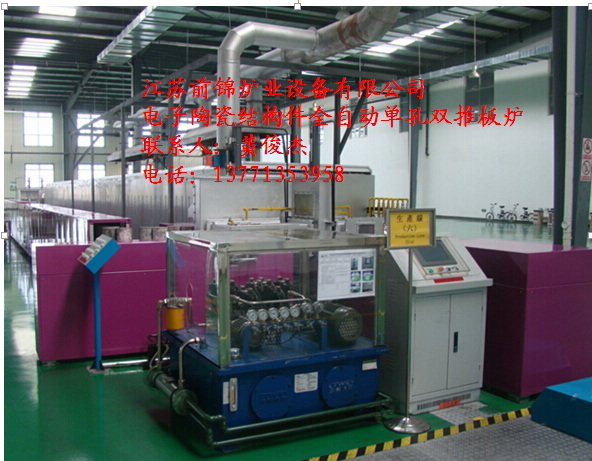

此電爐為雙推板、全自動回轉式電阻爐。

隧道內上下布置加熱元件加熱，根據工藝設定各溫區溫度，裝料匣缽放置于推板上輸送，主推傳動為液壓傳動。德國進口精密調速閥無極調速。

設備名稱

18米全自動單孔雙推板電阻爐

型號

 RTB-250-13型

爐膛尺寸

18000L×750W×240H（mm）， 含推板高度

爐膛有效尺寸

18000L×680W×210H（mm）

推板尺寸

340L×340W×30H（mm）

使用溫度

最高實驗溫度：1400℃，長期使用溫度：1350℃

爐體外形尺寸

約21500L×3500W×2500H（mm）參考

回轉方向

□  順時針          □  逆時針  （用戶指定）

額定功率

約250 KW

保溫功率

約180 KW(和進、排氣量及輸送速度有關)

產品出口溫度

產品溫度約100ºC

窯體外側壁溫度

45ºC+室溫。遠離測溫點元件及加熱元件的距離≥150mm。

詳見溫度曲線圖

溫區

8溫區：過渡區0.6m，1-8區各1.2m，

降溫區7.8m

加熱方式

采用上下水平加熱

加熱元件

φ25直型硅碳棒

控溫點數

第1、2區為單獨控溫，其余為上下控溫共16個控溫點。

測溫點數

恒溫區中間預留2個檢測溫孔，爐尾2個檢測溫控點。

熱電偶

6支K分度熱電偶 ，10支S型熱電偶

全爐共6路進氣； 6路排氣 ，排氣采用抽板閥控制排氣量。

排氣分布

離爐頭升溫區設置4路排氣，集中在一起；尾部2路自然排氣。

進氣分布

全爐共6路進氣，預熱區設置4路進氣點，每個進氣口橫向排布分2路進氣，降溫區2路進氣，起冷卻作用。進氣量的大小均可以球閥控制。

配備鼓風機1臺

耐火保溫結構

爐膛頂部材料選用異型整體一級高鋁材質，側墻及底部采用日本伊索YK系列材質鋯鎂鋁復合莫來石輕質隔熱磚砌筑而成，底隔梁磚和耐磨軌道采用剛玉莫來石材質。保溫層采用日本伊索莫來石聚輕磚 +輕質磚+ 陶瓷纖維板砌筑，隔熱效果極佳，熱容量小，具有節能降耗等特點。

加熱元件水平安裝在爐膛的上下。

爐體主架

長18000（mm），由國標型材、板材分段焊接，分成9節，螺栓連接

傳動方式

液壓傳動

傳動控制

PLC+觸摸屏操作控制

動力源

液壓站，

輸送速度

1500-2300mm/h（無極調速）

常用速度

約1800mm/h

傳動特性

1、該設備由進料橫推、主推進器、出料橫推、縱向回推、返回輥道幾個部分環繞組成，由控制柜、手動操作站和PLC柜（面板上有設備行模擬圖）監控全部運行過程。各相應部位設計有安全保護報警裝置（包括超壓、超時報警，程序上各個動作之間都采用互鎖，由PLC編程控制）

2、主推進裝置采用液壓推進，油缸行程850mm，配有德國進口力士樂精密調速閥，可實現主推進在1500～2500mm/h范圍內無極調速。最大推重8T

3、主推進裝置具有進退車自動轉換，快進、慢進、快退等功能，行程推進4、系統設有手動和自動兩種控制方式。自動控制采用PLC可編程控制器控制，程序上各個動作之間都采用互鎖；爐頭和爐尾各設有一個手動操作盒，分別控制進料和出料裝置的各種動作。操作站上設有急停按鈕，以備緊急停止送料系統之用。主要位置開關采用日本OMRON品牌。

控溫方式

采用可控硅移相觸發方式（SCR）控溫

功率輸出控制

SCR控制，數量：16個，具有軟啟動、軟關斷、限流及過流保護等功能

控溫點

16路，溫控儀表顯示

控制方式

0-100%連續可調

開關

每路均有斷路器

SCR冷卻

散熱片+風機風冷

溫控儀表

數字智能儀表，0-1100℃、PID連續控制，溫度補償，超溫、斷偶等聲光報警功能

外觀要求

制造精細，美觀氣派。掛板噴塑

外觀顏色

根據用戶要求。

供電能力

三相五線380V±10%，50Hz，300KVA。

現場設施

電爐安裝應有相配套的電爐基礎（基礎承重要求1.5T/m2）及電纜布放電纜溝或橋架。

現場環境

窯爐使用場所溫度：0~40℃。室內無較大的空氣對流、無腐蝕性氣體。
